Co Nối Nhanh Ống Hơi 8mm Ren Trong PLF8

Mô tả

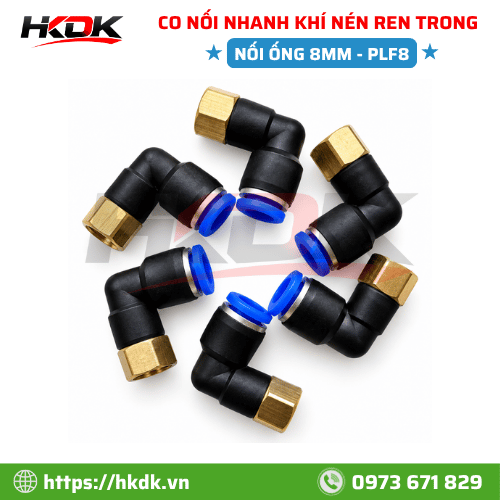

Co Nối Nhanh Ống Hơi 8mm Ren Trong PLF8

Co nối nhanh ống hơi 8mm ren trong PLF8 được thiết kế cho những vị trí cần đưa đường ống đổi hướng ngay tại điểm kết nối. Sản phẩm sử dụng đầu nối nhanh cho ống khí nén Ø8mm và phần ren trong để lắp với thiết bị có đầu ren ngoài phù hợp.

Kiểu dáng góc 90° giúp đường ống chuyển hướng gọn hơn so với cách dẫn ống theo đường thẳng. Đây là lựa chọn phù hợp cho các cụm thiết bị có không gian lắp đặt hạn chế hoặc cần bố trí đường khí theo hướng cố định.

Dòng PLF8 gồm PLF8-M5, PLF8-01, PLF8-02, PLF8-03 và PLF8-04. Các mã cùng sử dụng cho ống Ø8mm nhưng khác nhau ở quy cách ren.

Bảng Quy Cách Co PLF8 Cho Ống Hơi 8mm

Lưu ý: Đường kính ren tính theo mm trong bảng chỉ giúp tham khảo kích thước. Khi đặt hàng, cần xác định đúng chuẩn ren thay vì chỉ dựa vào đường kính đo thực tế.

PLF8-M5 Đến PLF8-04: Chọn Mã Nào?

Điểm chung của các mã PLF8 là đầu kết nối nhanh dành cho ống khí nén Ø8mm. Sự khác biệt nằm ở phần ren trong kết nối với thiết bị.

Ví dụ, thiết bị có đầu ren ngoài R1/4 và cần kết nối với ống khí Ø8mm thì có thể đối chiếu mã PLF8-02. Với đầu ren ngoài R3/8, mã tương ứng là PLF8-03.

Thiết Kế Góc 90° Giúp Bố Trí Đường Ống Gọn Hơn

Khác với đầu nối thẳng, co nối nhanh PLF8 tạo hướng chuyển tiếp 90° ngay tại vị trí lắp. Điều này hữu ích khi cổng kết nối nằm sát thành máy, trong cụm van hoặc tại vị trí đường ống cần đổi hướng.

Thiết kế này giúp hạn chế việc phải uốn ống quá gần đầu nối. Đường ống cũng có thể được định tuyến theo hướng phù hợp với bố trí thực tế của thiết bị.

Đặc Điểm Nổi Bật Của Co Nối PLF8

• Đầu nối nhanh Ø8mm: phù hợp với ống khí nén đường kính ngoài 8mm.
• Thiết kế góc 90°: hỗ trợ thay đổi hướng đường ống tại điểm kết nối.
• Ren trong: kết nối với thiết bị có đầu ren ngoài tương ứng.
• Nhiều quy cách ren: lựa chọn từ M5 đến các ren ống phổ biến.
• Thao tác kết nối thuận tiện: hỗ trợ lắp và tháo ống khi cần bảo trì.
• Kiểu dáng gọn: phù hợp nhiều vị trí lắp đặt trên máy móc.

PLF8 Phù Hợp Với Loại Ống Nào?

PLF8 dùng cho ống khí nén có đường kính ngoài Ø8mm. Khi chọn ống, cần kiểm tra đường kính ngoài thực tế để đảm bảo phù hợp với đầu kết nối nhanh.

Kích thước Ø8mm và kích thước ren là hai thông số riêng biệt. Ví dụ, PLF8-01 và PLF8-04 đều dùng cho ống 8mm nhưng lần lượt có ren R1/8 và R1/2.

Cách Xác Định Đúng Mã PLF8

• Đo hoặc xác định đường kính ngoài của ống khí.
• Kiểm tra ống có kích thước Ø8mm.
• Xác định thiết bị sử dụng đầu ren ngoài.
• Kiểm tra chuẩn ren trên thiết bị.
• Đối chiếu với mã PLF8-M5, PLF8-01, PLF8-02, PLF8-03 hoặc PLF8-04.
• Kiểm tra lại mẫu trước khi đặt số lượng lớn.

Nếu chưa xác định được chuẩn ren, không nên lựa chọn chỉ dựa trên đường kính đo bằng thước. Với phụ kiện khí nén, chuẩn ren là thông tin quan trọng để xác định khả năng lắp ghép.

• Ứng Dụng Của Co Nối Nhanh PLF8

Co nối nhanh khí nén PLF8 có thể được sử dụng tại nhiều vị trí trong hệ thống khí nén và thiết bị tự động hóa.

• Xi lanh khí nén.
• Van điện từ và van khí.
• Bộ điều áp và thiết bị xử lý khí.
• Cụm điều khiển khí nén.
• Máy móc tự động hóa.
• Thiết bị lắp ráp.
• Dây chuyền sản xuất.
• Các vị trí cần đổi hướng đường ống 90°.

Thông Số Kỹ Thuật Co Nối PLF8

Lưu Ý Khi Lắp Đặt PLF8

Trước khi lắp đặt, cần ngắt và xả áp hệ thống. Kiểm tra đúng kích thước ống và chuẩn ren trước khi kết nối.

• Ngắt nguồn khí và xả áp trong đường ống.
• Kiểm tra mã PLF8 cần sử dụng.
• Lắp phần ren trong vào đầu ren ngoài của thiết bị.
• Đưa ống khí Ø8mm vào đầu kết nối nhanh.
• Kiểm tra độ giữ của ống sau khi lắp.
• Cấp khí trở lại và kiểm tra điểm kết nối.

Không nên siết phần ren quá mức. Việc làm kín ren cần phù hợp với loại ren và yêu cầu thực tế của hệ thống.

Câu Hỏi Thường Gặp

PLF8 dùng cho ống hơi bao nhiêu mm?

PLF8 dùng cho ống khí nén có đường kính ngoài Ø8mm.

PLF8 là ren trong hay ren ngoài?

PLF8 là dòng co nối nhanh ống hơi ren trong. Phần ren dùng để kết nối với đầu ren ngoài của thiết bị.

PLF8-01 là ren gì?

PLF8-01 sử dụng ren trong R1/8 và kết nối với ống khí nén Ø8mm.

PLF8-02 là ren gì?

PLF8-02 sử dụng ren trong R1/4 và kết nối với ống khí nén Ø8mm.

PLF8-03 và PLF8-04 là ren gì?

PLF8-03 sử dụng ren trong R3/8. PLF8-04 sử dụng ren trong R1/2.

PLF8-01 tương đương khoảng bao nhiêu mm?

Ren R1/8 có đường kính lớn tham khảo khoảng 9,6–9,7mm. Khi lựa chọn, nên căn cứ vào chuẩn R1/8 thay vì chỉ dựa vào số đo đường kính.

Tham Khảo Phụ Kiện Khí Nén Liên Quan

Khách hàng có thể tham khảo thêm các nhóm phụ kiện liên quan:

• Phụ kiện khí nén – Tổng hợp các nhóm phụ kiện.
• Co nối nhanh ống hơi ren trong PLF – Các dòng co nối PLF.
• Đầu nối nhanh ống hơi ren ngoài PC – Dòng đầu nối thẳng ren ngoài.
• Ống hơi khí nén – Các loại ống sử dụng trong hệ thống khí.

Cần Tư Vấn Quy Cách PLF8?

Nếu chưa chắc chắn nên chọn PLF8-M5, PLF8-01, PLF8-02, PLF8-03 hay PLF8-04, bạn có thể gửi hình ảnh cổng ren trên thiết bị cùng kích thước ống đang sử dụng.

HKDK hỗ trợ kiểm tra quy cách trước khi đặt hàng, đặc biệt với nhu cầu số lượng lớn cho nhà máy, xưởng sản xuất hoặc đơn vị bảo trì.

Tư vấn & đặt hàng: Hotline / Zalo 0973 671 829

Kết Luận

Co nối nhanh ống hơi 8mm ren trong PLF8 là giải pháp kết nối phù hợp cho các vị trí cần đổi hướng đường ống 90°. Sản phẩm sử dụng cho ống khí nén Ø8mm và có nhiều lựa chọn về chuẩn ren.

Dòng PLF8 gồm PLF8-M5, PLF8-01, PLF8-02, PLF8-03 và PLF8-04, tương ứng M5, R1/8, R1/4, R3/8 và R1/2. Khi lựa chọn, cần kiểm tra đồng thời kích thước ống và chuẩn ren để đảm bảo đúng quy cách.
