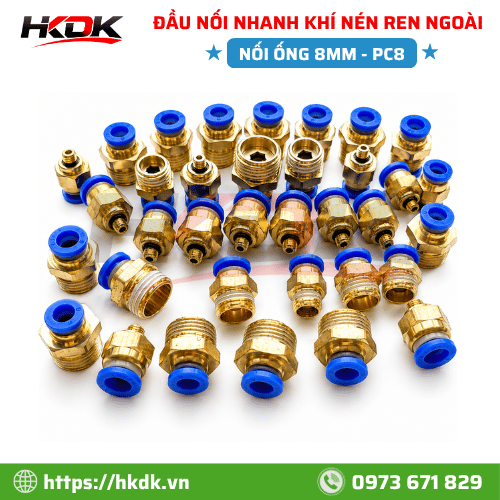

Đầu Nối Nhanh Ống Hơi 8mm Ren Ngoài PC8

Mô tả

Đầu Nối Nhanh Ống Hơi 8mm Ren Ngoài PC8

Đầu nối nhanh ống hơi 8mm ren ngoài PC8 là phụ kiện khí nén dùng để kết nối ống hơi Ø8mm với thiết bị có cổng ren trong tương ứng. Thiết kế dạng thẳng giúp đường ống đi trực tiếp và phù hợp với nhiều vị trí trên máy móc, thiết bị tự động hóa.

Đầu kết nối nhanh hỗ trợ lắp và tháo ống hơi thuận tiện. Phần ren ngoài dùng để kết nối với van, xi lanh, bộ điều áp và các thiết bị khí nén có cổng ren trong phù hợp.

Dòng PC8 gồm PC8-M5, PC8-01, PC8-02, PC8-03 và PC8-04. Các mã đều dùng cho ống Ø8mm nhưng khác nhau về quy cách ren.

Bảng Quy Cách Đầu Nối PC8 Ống 8mm Ren Ngoài

Lưu ý: Đường kính ren quy đổi sang mm chỉ mang tính tham khảo để dễ hình dung kích thước. Khi lựa chọn, nên căn cứ vào chuẩn ren M5, R1/8, R1/4, R3/8 hoặc R1/2, không nên chỉ dựa vào số đo đường kính bên ngoài.

PC8-M5, PC8-01, PC8-02, PC8-03 Và PC8-04

Các mã PC8 có chung đầu kết nối dành cho ống khí nén Ø8mm. Phần khác nhau nằm ở kích thước và tiêu chuẩn ren ngoài.

• PC8-M5: ống Ø8mm, ren ngoài M5 × 0.8.
• PC8-01: ống Ø8mm, ren ngoài R1/8.
• PC8-02: ống Ø8mm, ren ngoài R1/4.
• PC8-03: ống Ø8mm, ren ngoài R3/8.
• PC8-04: ống Ø8mm, ren ngoài R1/2.

Ví dụ, thiết bị có cổng ren trong R1/4 và sử dụng ống khí Ø8mm thì có thể lựa chọn PC8-02. Nếu cổng thiết bị là R1/8 thì mã tương ứng là PC8-01.

Đầu Nối PC8 Dùng Cho Ống Hơi Bao Nhiêu mm?

Dòng PC8 được thiết kế cho ống khí nén có đường kính ngoài 8mm. Kích thước 8mm trong mã PC8 là quy cách đầu kết nối ống, không phải kích thước của phần ren.

Do đó, PC8-01 và PC8-04 đều dùng cho ống 8mm nhưng có phần ren khác nhau. Khi thay thế hoặc lắp mới, cần kiểm tra cả kích thước ống và cổng ren của thiết bị.

Ưu Điểm Của Đầu Nối Nhanh Ống Hơi PC8

• Kết nối nhanh: Thuận tiện khi lắp và tháo ống khí.
• Đầu ống Ø8mm: Phù hợp hệ thống sử dụng ống khí 8mm.
• Ren ngoài: Kết nối với thiết bị có cổng ren trong tương ứng.
• Kiểu dáng thẳng: Giúp đường ống bố trí trực tiếp và gọn.
• Nhiều quy cách: Có nhiều lựa chọn về chuẩn ren.
• Dễ bảo trì: Thuận tiện thay ống hoặc phụ kiện khi cần.

Cách Chọn Đúng Mã PC8

Để chọn đúng cút nối nhanh khí nén PC8, nên xác định theo từng bước:

• Kiểm tra đường kính ngoài của ống khí.
• Xác nhận ống có kích thước Ø8mm.
• Kiểm tra thiết bị có cổng ren trong.
• Xác định chuẩn ren của cổng kết nối.
• Đối chiếu với mã PC8-M5, PC8-01, PC8-02, PC8-03 hoặc PC8-04.
• Kiểm tra lại quy cách trước khi đặt số lượng lớn.

Không nên chọn sản phẩm chỉ bằng cách đo đường kính ren. Chuẩn ren là thông tin quan trọng để xác định khả năng lắp ghép giữa đầu nối và thiết bị.

Bảng Chọn Mã PC8 Theo Chuẩn Ren

Ứng Dụng Của Đầu Nối Nhanh PC8

Đầu nối nhanh khí nén PC8 được sử dụng trong nhiều hệ thống khí nén, máy móc công nghiệp và thiết bị tự động hóa.

• Van điện từ và van khí nén.
• Xi lanh khí nén.
• Bộ điều áp và thiết bị xử lý khí.
• Máy móc tự động hóa.
• Dây chuyền sản xuất.
• Thiết bị lắp ráp công nghiệp.
• Hệ thống đường ống khí trong nhà máy và xưởng sản xuất.

Những Lưu Ý Khi Lắp Đặt PC8

Trước khi lắp đặt, cần kiểm tra đúng mã sản phẩm và chuẩn ren. Đầu ống nên được cắt thẳng, sạch và không bị biến dạng.

• Ngắt và xả áp hệ thống khí nén.
• Kiểm tra đúng mã PC8.
• Lắp phần ren ngoài vào cổng ren trong của thiết bị.
• Đưa ống khí Ø8mm vào đầu kết nối nhanh.
• Kiểm tra độ giữ của ống sau khi lắp.
• Cho hệ thống hoạt động và kiểm tra điểm kết nối.

Không nên siết phần ren quá mức. Việc làm kín ren cần thực hiện phù hợp với loại ren và yêu cầu của hệ thống.

Thông Số Kỹ Thuật Đầu Nối PC8

Những Sai Lầm Thường Gặp Khi Chọn Cút PC8

• Nhầm kích thước ống 8mm với kích thước ren.
• Nhầm ren ngoài với ren trong.
• Nhầm PC8-01 với PC8-02.
• Chỉ đo đường kính ren nhưng không xác định chuẩn ren.
• Không kiểm tra cổng ren thực tế trên thiết bị.
• Đặt số lượng lớn khi chưa kiểm tra mẫu.

Đặc biệt, các mã PC8 đều sử dụng cho ống Ø8mm. Vì vậy, chuẩn ren là thông tin cần quan tâm khi phân biệt các mã sản phẩm.

Câu Hỏi Thường Gặp

PC8 dùng cho ống hơi bao nhiêu mm?

Dòng PC8 dùng cho ống khí nén có đường kính ngoài Ø8mm.

Đầu nối PC8 là ren trong hay ren ngoài?

PC8 là dòng đầu nối nhanh ống hơi ren ngoài. Phần ren được lắp vào cổng ren trong trên thiết bị.

PC8-01 là ren gì?

PC8-01 sử dụng ren ngoài R1/8 và dùng cho ống khí nén Ø8mm.

PC8-02 là ren gì?

PC8-02 sử dụng ren ngoài R1/4 và dùng cho ống khí nén Ø8mm.

PC8-03 và PC8-04 là ren gì?

PC8-03 sử dụng ren ngoài R3/8. PC8-04 sử dụng ren ngoài R1/2.

PC8-01 tương đương khoảng bao nhiêu mm?

Ren R1/8 có đường kính lớn tham khảo khoảng 9,6-9,7mm. Khi lựa chọn, nên căn cứ vào chuẩn R1/8 thay vì chỉ dựa vào đường kính đo thực tế.

Tham Khảo Phụ Kiện Khí Nén Liên Quan

Nếu đang lắp đặt hoặc bảo trì hệ thống khí nén, có thể tham khảo thêm:

• Phụ kiện khí nén – Tổng hợp các nhóm phụ kiện.
• Đầu nối nhanh ống hơi ren ngoài PC – Các quy cách đầu nối dòng PC.
• Co nối nhanh ống hơi ren trong PLF – Dòng co góc 90° ren trong.
• Ống hơi khí nén – Các loại ống sử dụng trong hệ thống khí.

Cần Tư Vấn Quy Cách Hoặc Đặt Hàng?

Nếu chưa chắc chắn nên chọn PC8-M5, PC8-01, PC8-02, PC8-03 hay PC8-04, bạn có thể gửi hình ảnh cổng ren trên thiết bị cùng kích thước ống đang sử dụng.

HKDK hỗ trợ kiểm tra quy cách trước khi đặt hàng, đặc biệt với nhu cầu sử dụng số lượng lớn cho nhà máy, xưởng sản xuất hoặc đơn vị bảo trì.

Tư vấn & đặt hàng: Hotline / Zalo 0973 671 829

Kết Luận

Đầu nối nhanh ống hơi 8mm ren ngoài PC8 là phụ kiện dùng để kết nối nhanh ống khí nén Ø8mm với thiết bị có cổng ren trong tương ứng. Thiết kế dạng thẳng giúp đường ống bố trí trực tiếp và thuận tiện cho quá trình lắp đặt.

Dòng sản phẩm gồm PC8-M5, PC8-01, PC8-02, PC8-03 và PC8-04, tương ứng các quy cách ren M5, R1/8, R1/4, R3/8 và R1/2. Khi lựa chọn, cần kiểm tra cả kích thước ống và chuẩn ren để đảm bảo đúng sản phẩm.
